SK-5V语音芯片
音IC型号:SK040F、SK080H
(40与80的大部分功能、性能、用法一样,主要区别在于:一是容量不同,直接看数字便知;二是管脚排序不一样,不能直接管脚对管脚兼容)
封装:DIP8、DIP16、SOP8、SOP16、DIP14
供电电压:DC2.6V ~ 5.0V
输出电流:均值在40--100mA上下波动。
输出方式:PWM 、DAC只能选其中之一。PWM直接接0.5W/8欧喇叭。DAC外接放大电路。
MCU通讯方式:第一种叫:数脉冲。用到2个I/O,复位+数脉冲。第二种叫:二线串口。复位+串行指令。
I/O:8脚的有3个I/O,TG1\TG2\TG3。   简单的说,3个I/O就可以分别接3个按键控制3句话,超过3句就得用MCU来控制了。

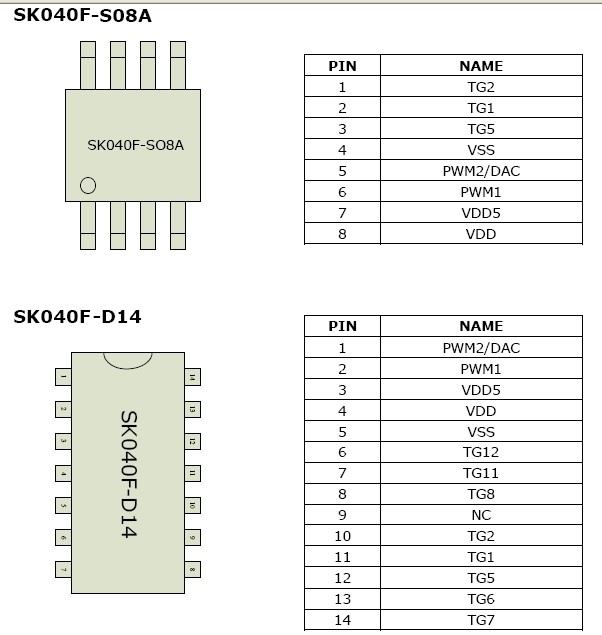

二、SK040F-SOP8/DIP8/DIP14系列语音IC管脚图:

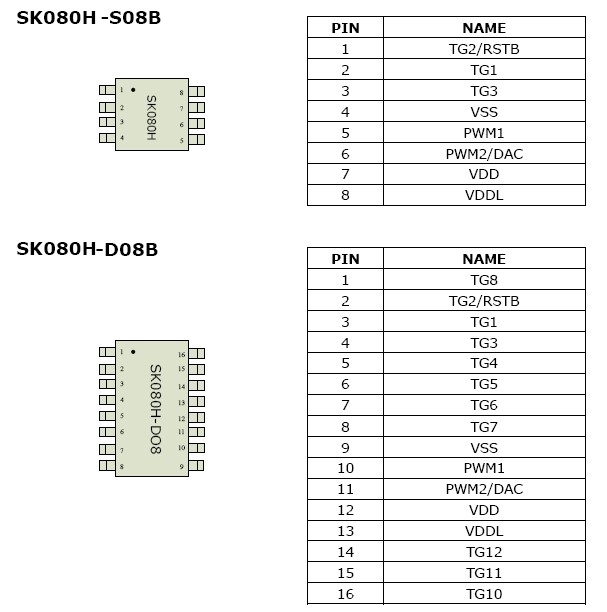

     SK080H-DIP8/SOP8/SOP16语音IC管脚及定义图





三、SK080H-SOP8/DIP8系列语音IC管脚描述

PIN NAME
I/O
Function
TG1
INPUT
1、  单独作按键触发播放一段语音,也可以作下一首的功能触发31段语音。
2、  数脉冲控制方式时,作为接收脉冲的I/O。
3、  二线串口时作为接收数据的I/O. 定义为DI
TG2/RSTB
INPUT
1、  单独接按键触发一段语音。也可以作下一首的功能,触发21段语音。
2、  数脉冲方式时,作为复位脚。当超过32段时,就要当作数据脚。
3、  二线串口模式中,作为SCLK脚。
TG3
INPUT
OUTPUT
1、  单独接按键触发播放一段语音。
2、  数脉冲时,一般用作BUSY输出高低电平,表明声音是在播放还是停止。
3、  二线串口模式时,作DO脚。
  TG4-8 INPUT
当作输入时,只能触发播放一段语音。
当作输出时,可作BUSY信号,输出电平或以一定频率闪烁
PWM2/DAC
OUTPUT
PWM输出时,直接接喇叭。
DAC输出时,外接三极管放大或功放。
PWM1
OUTPUT
只能作为PWM输出,直接接喇叭。
VDD
INPUT
电源输入正极,要接0.1 uF电容到地线。
VDDL
INPUT
当芯片3V供电时,VDDL要接到电源正极。
当芯片5V供电时,VDDL要接一个104电容到地。
请特别注意。
VSS
INPUT
电源负极,地线GND.


由上述内容可见:SK080H/SK040F系列语音IC,不仅电压范围宽,功能强大,外围简单,而且音质优美,容易控制使用。目前该语音IC使用范围非常广泛,可应用于:家电、消费类、玩具、礼品、安防、消防等一系列产品。
SK080H/SK040F是语音IC产品系列当中的一颗明星产品,欢迎你的咨询。
