SK系列语音芯片

SK系列 OTP 语音芯片
一、主要特征
语音芯片型号:SK010-080(G 代表系列、数字代表秒数@6K,共有4 种容量:10秒、20秒、40秒、80秒 语音芯片)
封装:DIP8、SOP8.最少管脚的语音芯片。
供电电压:DC2.4V ~3.6V 。只能3V 供电,不能做到5V。
输出电流:均值在40--100mA 上下波动。
输出方式:PWM 、DAC 只能选其中之一。PWM 直接接0.5W/8 欧喇叭。DAC 外接放大电路。
触发方式:
第一种叫:按键模式。I/O 口有4 个,TG1\TG2\TG3\TG4。 简单的说,4 个I/O 就可以分别接4
个按键控制4 句话,超过4 句就得用MCU 来控制了。只能装4 段。
第二种叫:数脉冲。用到2 个I/O,复位+数脉冲。只能装32 段或64 段。

总的来说:SK系列语音芯片,是外围最简单(只需要一个104电容)、管脚数量最少、秒数最完整、功能也比较全面的一颗实用的语音芯片。

功能特性

二、SK系列语音芯片管脚图(010-080秒管脚都相同,兼容)

三、管脚描述

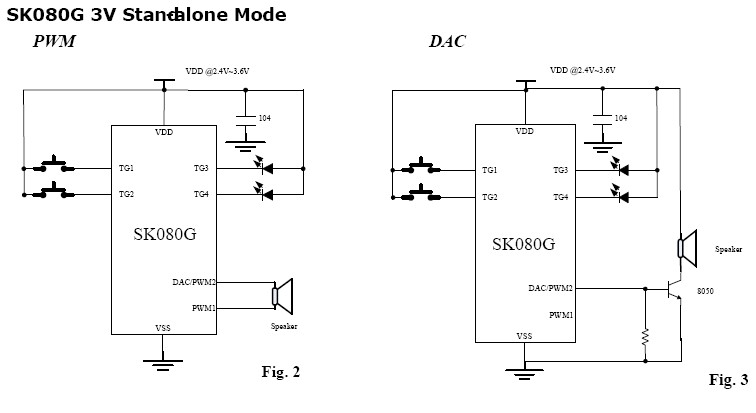

四、典型接线图:.
按键模式,区分PWM 输出与DAC 输出。

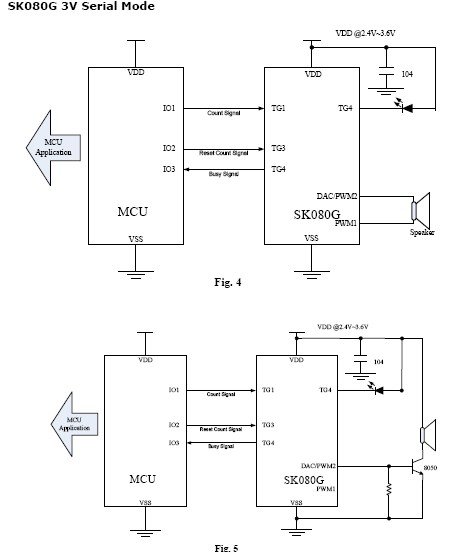

数脉冲模式:



SK系列语音芯片,功能强大,是你首选的OTP类型语音芯片
