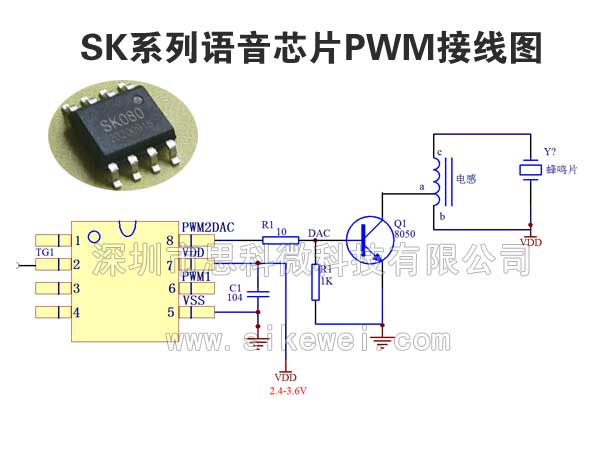

    语音芯片PWM接线图,语音IC的PWM输出电路设计

    PWM直推的语音IC的输出电路设计,由于输出的声音大小基本跟外部电路没有影响,所以如加驱动之类的功放,对声音大小的影响也不会很大。这类输出方式如果要想加功放,则必须用复杂的双端输出电路,这个脉冲信号转换成模拟信号,然后在加功放。由于是喇叭直接连接在语音芯片的引脚上面,所以这里主要讲如果提高抗干扰能力。由于语音IC输出PWM信号包含很多高频成分,喇叭又输出电感性器件,所以会很容易在喇叭里产生高压影响语音芯片的稳定性,容易然让语音芯片死机后者损坏。哪我们该怎么办呢?最简单的办法就是在喇叭两端并联一个小的103电容在并联上一个比喇叭阻抗大的多的电阻即可。
