SK040-DIP14语音芯片
一、主要特征
芯片型号:SK040
封装:DIP8、DIP14、SOP8、SOP14
供电电压:2.6V ~ 5.0V
输出电流:均值在40--60mA上下波动。
输出方式:PWM / DAC两种输出。直接接0.5W/8欧喇叭。
MCU通讯方式:用到2个I/O,复位+数脉冲。
BUSY:TG6。播放语音时为高电平。平时为低电平。
复位脚:TG5
脉冲脚:TG1

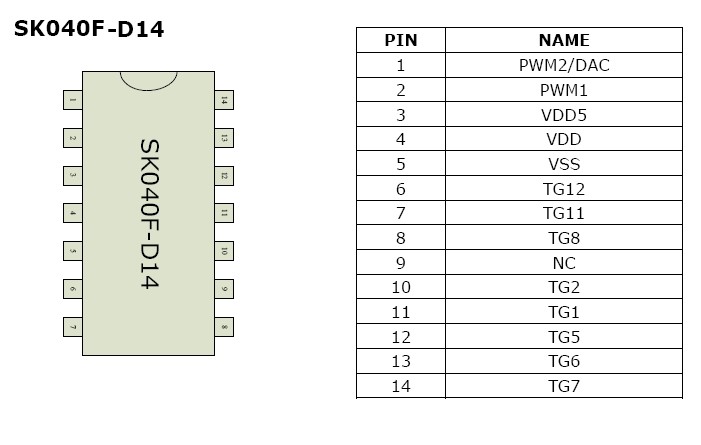

二、芯片管脚图


                    SK040系列14pin 芯片管脚图

注释:
2、最大支持63段语音。
三、管脚说明(适用于SK040-DIP14脚)

管脚名称
用法
VDD
电源正极,DC2.6-5.0V
VSS
电源负极,地线
PWM1
喇叭输出脚1
PWM2/DAC
喇叭输出脚2,另单独做DAC输出使用
VDD5
当供电电压大于等于4.5V时,必须接0.1UF电容到地。当供电电压为3V或以下时,0.1UF电容可省略掉,此管脚悬空。当然,保留此电容也可以的。
TG1
数脉冲脚位 最大63段
NC
悬空,没用的脚位。
TG5
复位。也可作普通IO,只能触发指定的一段语音
TG6
普通IO,只能触发指定的一段语音。在此可作BUSY信号,平时没有播放声音时为低电平,播放声音是为高电平。可检测此管脚来判断语音芯片是否有在工作。也可接一个LED灯来看亮灭的状态。
TG2/7/8/11/12
普通IO,只能触发指定的一段语音
NC
悬空,没用的脚位。

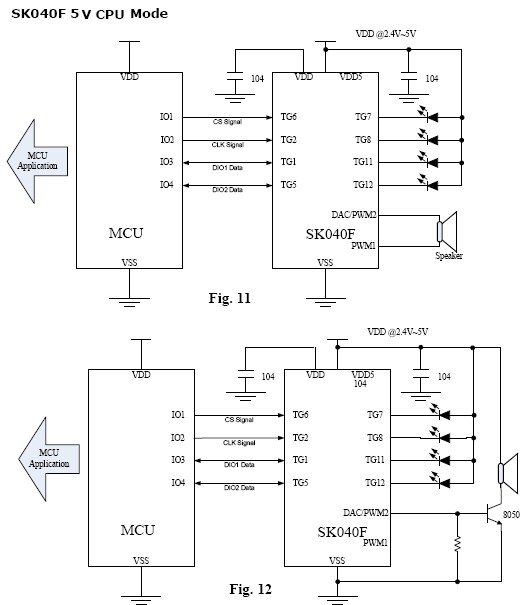

四、典型接线图:

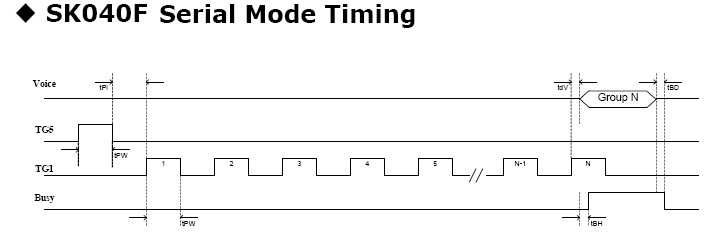

五、数脉冲时序图如下:


时序图解释:
      TG5(复位)先给一个高脉冲复位,高电平时间保持至少100uS,再等待100uS后,TG1开始发出高脉冲,高电平保持的时间不得少于50uS,典型值为100uS。脉冲数一结束,声音马上输出,BUSY输出高电平。

六、成功应用场合与产品
       SK040F-DIP14系列语音芯片,在多数应用中仅作为一从片,受产品上主控MCU的控制,作发声设备,不涉及其它的外围电路,是比较简单的应用。正因为如此,它得到了极其广泛的应用。下面列举SK040系列语音芯片成功应用的行业与产品,供用户参考。

汽车电子:电子狗、倒车雷达、汽车防盗器、GPS导航仪、TPMS、BMBS
家电类:(小家电)电饭煲、电磁炉、电压力锅、豆浆机、面包机 微波炉(大家电)冰箱、空调、洗衣机、风扇、电视机
医疗电子:血压计、血糖仪、治疗仪、胎压计、按摩器
安防类:指纹考勤机、防盗报警器、楼宇对讲设备、IC卡刷卡机、银行报号器
玩具类、礼品类等等场合
