    冰箱关门语音提示电路-语音芯片应用

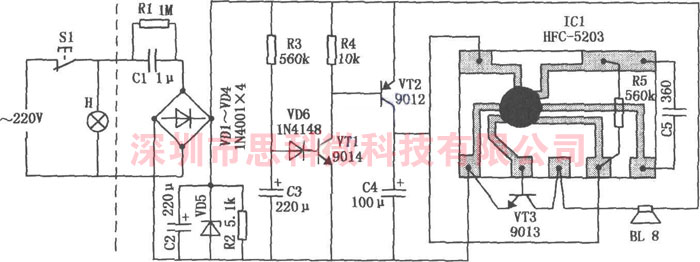

    本电路能在电冰箱门打开若干秒钟以后自动连续地发出“请关门”的提示语音,提醒主人及时关上冰箱门。电路如图所示。虚线左边为电冰箱照明灯控制电路,其中S1为冰箱照明灯门控开关;右半部分为冰箱关门提示电路。当冰箱门打开时,Sl自动闭合,照明灯H点亮,H两端的交流电源经Cl、VDl~VD5及C2组成的降压、整流、稳压电路,输出约3.9V直流电为提示电路供电。此直流电源经R3向C3充电。由于电容两端的电压不能突变,故刚开门时C3的正极端仍为低电平,VD6、VTl均截止,VT2因此也截止,ICl语言集成电路HFC5203不工作,扬声器BL不发声。当C3两端电压充到l.3V左右时,VD6和VTl由截止转入导通,三极管VT2也随之导通,ICl通电工作,BL就发出“请关门”的语音声。R5、C5数值决定语音音调的高低,采用图示参数为悦耳动听的女声“请关门”。如将C5加大到560pF就变成了男声“请关门”。
